轨迹限制器

本例程演示如何使用 librm 中的 TrajectoryLimiter 类实现基于梯形速度规划的轨迹限制。

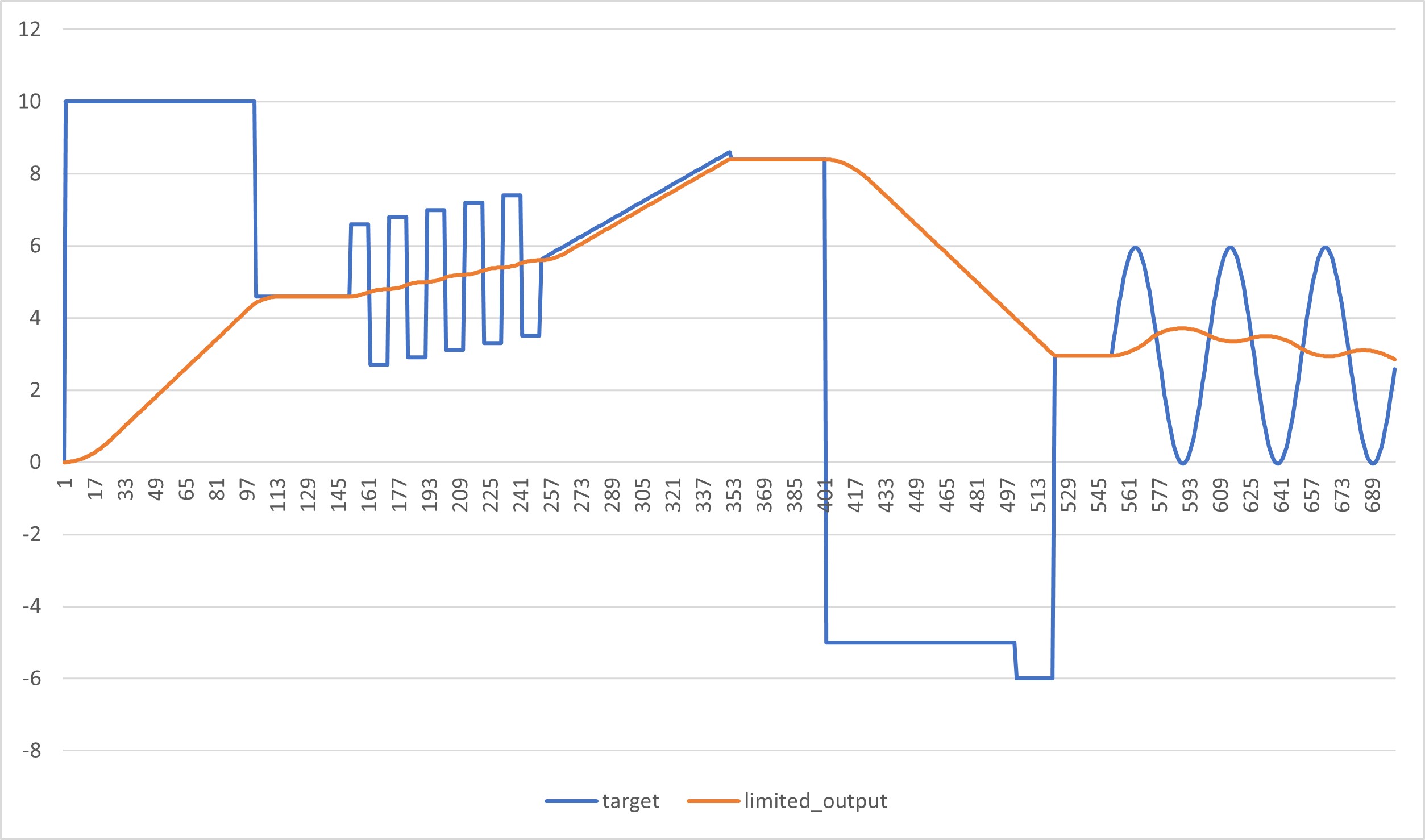

TrajectoryLimiter 限制目标位置的变化速度和加速度，使其不超过预设的约束。当输入信号本身未超出约束时，输出与输入相同；超出时则自动规划平滑轨迹。适用于云台角度平滑跟踪、机械臂关节控制等场景

代码示例

基础用法

#include <librm.hpp>

// 创建一个轨迹限制器
// 最大速度: 10 rad/s
// 最大加速度: 50 rad/s²
rm::modules::TrajectoryLimiter limiter(10.0f, 50.0f);

// 初始化位置为 0
limiter.ResetAt(0.0f);

// 设置目标位置为 5 rad
limiter.SetTarget(5.0f);

// 在控制循环中更新（假设控制周期为 1ms）
while (!limiter.IsAtTarget()) {
  float current_pos = limiter.Update(0.001f);  // dt = 1ms

  // 使用 current_pos 控制电机或其他执行器
  // ...

  osDelay(1);
}

云台角度平滑控制

以下示例演示如何使用 TrajectoryLimiter 实现云台 yaw 轴的平滑跟踪：

#include "can.h"
#include "cmsis_os.h"

#include <librm.hpp>

extern "C" void GimbalYawTask(const void *pv_arg) {
  // 初始化 CAN 和电机
  rm::hal::Can can1(hcan1);
  rm::device::GM6020 yaw_motor(can1, 1);
  can1.SetFilter(0, 0);
  can1.Begin();

  // 创建轨迹限制器
  // 最大速度: 360°/s (2π rad/s)
  // 最大加速度: 1800°/s² (10π rad/s²)
  rm::modules::TrajectoryLimiter limiter(6.28f, 31.4f);

  // 创建位置 PID 控制器
  rm::modules::PID pid(5, 0, 0, 30000, 0);
  pid.SetCircular(true).SetCircularCycle(8191);

  // 初始化限制器位置
  limiter.ResetAt(yaw_motor.angle());

  const float dt = 0.001f;  // 1ms 控制周期

  for (;;) {
    // 从遥控器或其他来源获取目标角度
    float target_angle = GetTargetAngleFromRC();

    // 设置目标位置
    limiter.SetTarget(target_angle);

    // 更新轨迹限制器，获取平滑后的目标位置
    float smooth_target = limiter.Update(dt);

    // PID 控制
    pid.Update(smooth_target, yaw_motor.angle());
    yaw_motor.SetCurrent(static_cast<int16_t>(pid.out()));

    // 发送控制指令
    rm::device::DjiMotor<>::SendCommand();

    osDelay(1);
  }
}

动态改变目标位置

TrajectoryLimiter 可以随时改变目标位置，限制器会自动规划新的轨迹：

rm::modules::TrajectoryLimiter limiter(10.0f, 50.0f);
limiter.ResetAt(0.0f);

// 第一个目标
limiter.SetTarget(5.0f);

for (int i = 0; i < 1000; i++) {
  // 在运动过程中改变目标
  if (i == 500) {
    limiter.SetTarget(-3.0f);  // 改变目标位置
  }

  float current_pos = limiter.Update(0.001f);
  // 使用 current_pos...

  osDelay(1);
}

检查是否到达目标

rm::modules::TrajectoryLimiter limiter(10.0f, 50.0f);
limiter.ResetAt(0.0f);
limiter.SetTarget(5.0f);

while (true) {
  float current_pos = limiter.Update(0.001f);

  // 检查是否到达目标（默认容差 1e-6）
  if (limiter.IsAtTarget()) {
    // 已到达目标，可以执行下一步操作
    break;
  }

  // 也可以自定义容差
  if (limiter.IsAtTarget(0.01f)) {
    // 在 0.01 的容差范围内
    break;
  }

  osDelay(1);
}

获取当前状态

rm::modules::TrajectoryLimiter limiter(10.0f, 50.0f);
limiter.ResetAt(0.0f);
limiter.SetTarget(5.0f);

for (int i = 0; i < 100; i++) {
  limiter.Update(0.001f);

  // 获取当前位置
  float pos = limiter.current_position();

  // 获取当前速度
  float vel = limiter.current_velocity();

  // 获取目标位置
  float target = limiter.target_position();

  printf("pos=%.3f, vel=%.3f, target=%.3f\n", pos, vel, target);

  osDelay(1);
}

API 参考

构造函数

TrajectoryLimiter(f32 max_vel, f32 max_accel);

• max_vel: 最大速度（单位：位置/秒）
• max_accel: 最大加速度（单位：位置/秒²）

主要方法

方法	说明
void SetTarget(f32 target)	设置目标位置
void ResetAt(f32 position)	重置限制器并设置初始位置
f32 Update(f32 dt)	更新位置和速度，返回当前位置
bool IsAtTarget(f32 tolerance = 1e-6f)	检查是否到达目标位置
f32 current_position()	获取当前位置
f32 current_velocity()	获取当前速度
f32 target_position()	获取目标位置

注意事项

warning

• dt 参数必须为正数且不能太小（至少大于 1e-6 秒）
• 不要在限制器更新过程中修改最大速度和最大加速度参数
• 确保控制周期稳定，避免 dt 变化过大

tip

• 对于角度控制，建议配合 PID 控制器的循环模式使用
• 可以根据实际应用调整最大速度和加速度参数以获得最佳性能
• 使用 IsAtTarget() 方法时，可以根据实际精度要求调整容差参数
